河南德仁澆注料廠家為您介紹無水泥耐火澆注料的組成、凝結(jié)機(jī)理及理化性能,價(jià)格咨詢熱線:1500388501
不含水泥依靠加超微粉或溶膠產(chǎn)生凝聚結(jié)合的可澆注耐火材料稱無水泥耐火澆注料。與非水泥耐火澆注料有區(qū)別,非水泥耐火澆注料是不含水泥而依靠加入化學(xué)結(jié)合劑而產(chǎn)生結(jié)合的澆注料(又稱化學(xué)結(jié)合澆注料)。
無水泥耐火澆注料是由耐火骨料和粉料、結(jié)合劑和外加劑組成。它是用與澆注料主材料(骨料) 材質(zhì)的化學(xué)成分相同的氧化物或合成化合物超微粉、或氧化物溶膠作為結(jié)合劑,再加入微量的解膠劑(或反絮凝劑) 和適量的遲效性硬化劑配制而成的。用該類超微粉或溶膠作結(jié)合劑雜質(zhì)含量低,因而不降低澆注料的耐火度和抗渣侵蝕性,而且在使用中可以產(chǎn)生自結(jié)合,提高高溫結(jié)構(gòu)強(qiáng)度。
無水泥澆注料可單獨(dú)用氧化物超微粉作結(jié)合劑,或用硅溶膠、鋁溶膠作結(jié)合劑,也可將上述兩種材料配合起來作結(jié)合材料。選用哪種結(jié)合劑,取決于所用骨料的化學(xué)成分。如剛玉質(zhì)澆注料應(yīng)當(dāng)用氧化鋁微粉或氧化鋁超微粉加氫化硅超微粉。硅酸鋁質(zhì)澆注料應(yīng)當(dāng)采用氧化硅超微粉,或氧化硅超微粉加鋁超微粉,或硅溶膠作結(jié)合劑。
無水泥澆注料的凝結(jié)硬化機(jī)理
無水泥澆注料的凝結(jié)硬化機(jī)理與低水泥和和超低水泥相似,靠加入的解膠劑(反絮凝劑),先使?jié)沧⒘现械某⒎刍蚰z體發(fā)生分散或解膠作用,使物過料具有一定的流動(dòng)性(觸變性),經(jīng)振動(dòng)成型后,再靠加入的凝膠劑(遲效凝膠劑)使?jié)沧⒘习l(fā)生凝結(jié)。凝膠劑是一種電解質(zhì)類化合物,溶于水中能解離出與膠粒表面所帶電性相反的反離子物質(zhì)。當(dāng)膠粒表面吸附反離子達(dá)到等電點(diǎn)時(shí),膠粒便發(fā)生凝聚作用,再通過干操作用使其發(fā)生硬化,因此無水泥澆注料的硬化過程較慢。
無水泥澆注料的理化性能
用氧化物超微粉或氧化物溶膠結(jié)合的無水泥澆注料的理化性能與低水泥和超低水泥澆注料相似,但因這類澆注料的雜質(zhì)含量低,材料內(nèi)低共熔物相更少,其耐火度、抗侵蝕性和高溫結(jié)構(gòu)強(qiáng)度均優(yōu)于低、超低水泥澆注料。由于氧化物超微粉表面積大,表面能大,活性高,因此這類材料易于燒結(jié),其強(qiáng)度是隨熱處理溫度的升高而逐漸增強(qiáng),中、高溫?zé)崽幚砗蟮膹?qiáng)度要比供千后高。

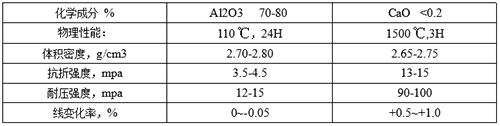

sio2微粉結(jié)合的無水泥高鋁質(zhì)澆注料理化性指標(biāo)如下:
它同普通鋁酸鈣水泥澆注料進(jìn)行相比較:無水泥澆注料的凝結(jié)和硬化速度要慢些,常溫養(yǎng)護(hù)后的強(qiáng)度低些,因此不適于作澆注料預(yù)制件,在搬運(yùn)是易損傷,適用于直接澆注成整體內(nèi)襯。適用溫度比普通澆注料和低水泥澆注料的要高。
文章來源于http://ahdstjd.com/(德仁耐火材料有限公司),轉(zhuǎn)載請(qǐng)注明出處。
