澆注料的許多性質(zhì)不僅受粒狀和粉狀料的材質(zhì)和配比支配,在相當(dāng)大程度上取決于結(jié)合的品種和數(shù)量,另外也在一定程度上受施工技術(shù)控制。
一、強(qiáng)度。
因?yàn)闈沧⒘狭盍系膹?qiáng)度一般皆高于結(jié)合劑硬化體的強(qiáng)度和其同顆粒之間的結(jié)合強(qiáng)度,故澆注料的常溫強(qiáng)度實(shí)際上取決于結(jié)合劑硬化體的強(qiáng)度,中溫和高溫下強(qiáng)度的變化也主要發(fā)生于或首先發(fā)生于結(jié)合劑硬化體中。故可認(rèn)為高溫強(qiáng)度也受結(jié)合劑控制。由于硬化體的強(qiáng)度受溫度影響向變化,故在服役中變成具有不同強(qiáng)度層的層狀結(jié)構(gòu)。這種因水泥石分解脫水使結(jié)構(gòu)疏松和因形成層狀結(jié)構(gòu)使其易于于剝落的狀況,往往是水泥制成的澆注料損毀的主要因素之一。
二、耐高溫性能

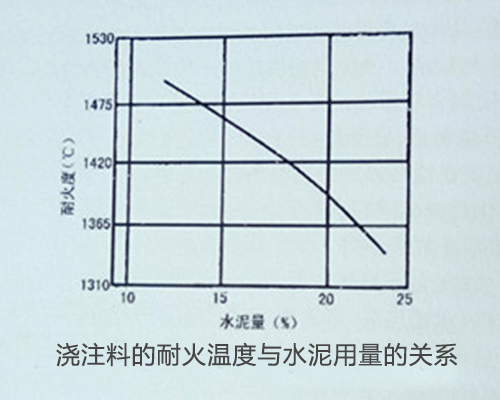

澆注料若所選用的粒狀和粉狀料具有良好的耐火性,而結(jié)合劑的熔點(diǎn)既高又不致與耐火物料發(fā)生反應(yīng)形成低熔物,則澆注料必具有相當(dāng)高的耐火性。若所用粒狀和粉狀料的材質(zhì)一定,則澆注料的耐高溫性能在相當(dāng)大程度上受結(jié)合劑所控制。由于在一般鋁酸鈣水泥所配制的澆注料中,多數(shù)或絕大多數(shù)甚至全部的易熔組分總是包含在水泥石中,所以水泥的用量對(duì)澆注料的耐火度和荷重軟化溫度等高溫性質(zhì)的影響也十分顯著。如鋁酸鹽水泥澆注中水泥含量對(duì)其耐火度的影響如下圖。
文章版權(quán)來(lái)源：http://ahdstjd.com/ 轉(zhuǎn)載請(qǐng)注明出處。
