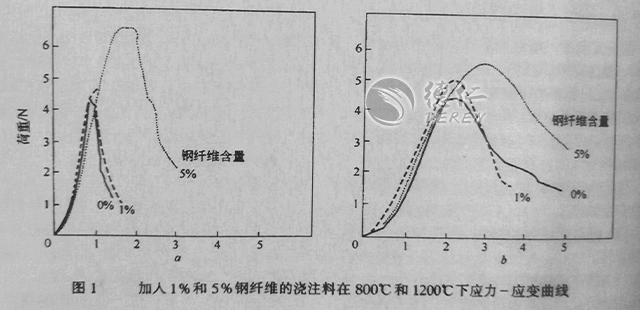

鋼纖維增強(qiáng)澆注料的主要作用在于提高在應(yīng)力作用下的應(yīng)變性能，從而提高澆注料襯體的韌性、力學(xué)強(qiáng)度和抗熱震性，鋼纖維加入量的不同其增強(qiáng)效果是不同的。圖1為AL2O3含量為33%，SiO2含量為53%的鋁硅質(zhì)澆注料中，加入不同量的ME430不銹鋼纖維時(shí)，在800℃和1200℃下的應(yīng)力（荷載）-應(yīng)變特性曲線。可以看出：加入5%鋼纖維后可顯著提高其力學(xué)強(qiáng)度和應(yīng)變量，有增韌效果。
鋼纖維加入量過多會(huì)使鋼纖維增強(qiáng)澆注料的高溫物化性能變壞，如鋼纖維會(huì)使?jié)沧⒘辖?jīng)高溫?zé)蟮臍堄嗑€膨脹大。同時(shí)，使?jié)沧⒘现醒趸F含量增加，降低其抗侵蝕性。加入過多的鋼纖維還會(huì)使?jié)沧⒘系淖鳂I(yè)性變差。
