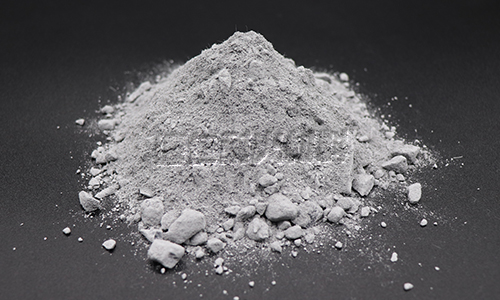

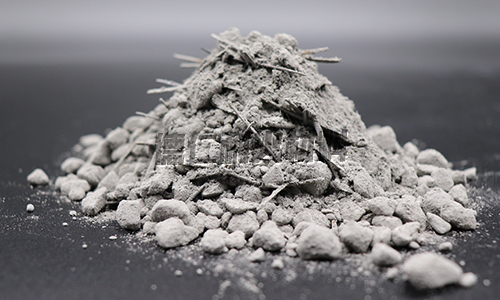

耐火澆注料是對顆粒級配及要求較嚴(yán)格的澆注耐火材料。合理科學(xué)的顆粒機配可以使耐火澆注料中顆粒與顆粒之間的縫隙縮小，增強澆注料的強度及密度。
耐火澆注料的顆粒級配是隨其施工方法的不同而異，一邊要考慮澆注料的堆積密度，又要考慮其作業(yè)性能。過去粗放的顆粒級配一般分為粗顆粒（大于1.5mm）、中顆粒（為1.5~0.074mm）、細(xì)顆粒（小于0.074mm）三級。搗打法施工的材料的顆粒度組成中，其粗、中、細(xì)比例一般采用40:20:40（或40:25:35），而澆注法（振動澆注法）則采用40:30:30（或40:35:25），但現(xiàn)在已趨向于采用多級顆粒級配，并采用上述顆粒堆積理論來指導(dǎo)耐火澆注料顆粒級配。
當(dāng)今在配制耐火澆注料時，最廣泛采用的是 Andreassen粒度分布方程，如果有最小粒徑限制時也有采用 Dinger－Funk粒度分布方程，但不管采用哪個方程，最主要的是控制粒度分布系數(shù)q值。根據(jù)所確定的g值來調(diào)整不同粒度范圍的顆粒度組成比例。而q值的大小則是根據(jù)作業(yè)性能（流變性能）和使用性能的要求通過試驗來確定的。
在澆注料中，自流或泵灌澆注料比振動的澆注料對顆粒級配的要求更為嚴(yán)格。對自流型或泵灌型澆注料，一般要求最大臨界粒度為5mm，其q值應(yīng)控制在0．21～－0．26之間，大于0．26時自流性的變差。而對振動型澆注料，其最大臨界粒度可放寬至十幾毫米，其q值允許在較大范圍內(nèi)波動，般為0．26～0．35，但隨著q值的不同，其物理性能會有顯著的差異，須根據(jù)使用要求來確定。
以上為“耐火澆注料的顆粒級配及要求”的簡單介紹，本文出自德仁耐火材料，轉(zhuǎn)載請注明出處。
以上為“耐火澆注料的顆粒級配及要求”的簡單介紹，本文出自德仁耐火材料，轉(zhuǎn)載請注明出處。
