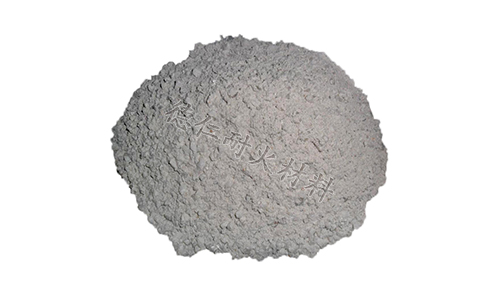

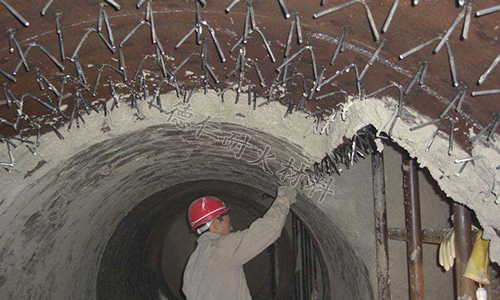

磷酸鹽澆注料是采用酸性磷酸結(jié)合的澆注料，具有較好的冷態(tài)耐壓強度和抗熱震性，因此一般用于作溫度波動較為頻繁的工業(yè)爐襯和中溫耐磨襯體。
酸性磷酸在常溫下于酸性和中性耐火材料不發(fā)生反應(yīng)或反應(yīng)速度很慢，因為其凝結(jié)與硬化作用的靠加入促凝劑與酸性磷酸鹽之間的化學(xué)反應(yīng)而實現(xiàn)的。
酸性磷酸鋁結(jié)合的澆注料的粒度級配與普通澆注料相似，結(jié)合劑一般用液狀磷酸二氫鋁或磷酸，溶液比重控制在1.4~1.45，加入量為13%~15%，但由于液狀磷酸二氫鋁或磷酸常溫下會與耐火集料中的金屬鐵(破粉碎時帶入的）反應(yīng)產(chǎn)生H2氣，是澆注料成型后的襯體等發(fā)生鼓脹，并形成多孔疏松體。
因此必須加鼓脹抑制劑(隱蔽劑)，或在澆注料混合調(diào)制時分兩次加入液狀磷酸二氫鋁或磷酸，第一次將約6％一7％磷酸鹽溶液加入拌合好的澆注料混合中，混合均勻后將半濕狀態(tài)混合料因量24h，使金屬鐵與酸反應(yīng)生成磷酸鐵。在第二次加磷酸鹽溶液之前，先加入約2％～3％的促凝劑，將混合料拌勻，然后加余下的6％～7％磷酸鹽溶液，再攪拌均勻即可進行澆注成型，這樣就可避免發(fā)生鼓脹。
因此必須加鼓脹抑制劑(隱蔽劑)，或在澆注料混合調(diào)制時分兩次加入液狀磷酸二氫鋁或磷酸，第一次將約6％一7％磷酸鹽溶液加入拌合好的澆注料混合中，混合均勻后將半濕狀態(tài)混合料因量24h，使金屬鐵與酸反應(yīng)生成磷酸鐵。在第二次加磷酸鹽溶液之前，先加入約2％～3％的促凝劑，將混合料拌勻，然后加余下的6％～7％磷酸鹽溶液，再攪拌均勻即可進行澆注成型，這樣就可避免發(fā)生鼓脹。
磷酸鹽澆注料還有一種結(jié)合劑是聚磷酸鹽，它是通過聚磷酸元與材料中的氧化鎂或者氧化鈣發(fā)生反應(yīng)，生成復(fù)合磷酸鹽而使材料硬化。但是常用的還是以酸性磷酸或者磷酸二氫鋁結(jié)合磷酸鹽澆注料使用。
