【產(chǎn)品介紹】
鋁酸鹽水泥是以鋁礬土和石灰石為原料，經(jīng)煅燒制得的以鋁酸鈣為主要成分、氧化鋁含量約50%的熟料，再磨制成的水硬性膠凝材料。鋁酸鹽水泥常為黃或褐色，也有呈灰色的。鋁酸鹽水泥的主要礦物成為鋁酸一鈣（CaO·Al2O3，簡寫CA）及其他的鋁酸鹽，以及少量的硅酸二鈣（2CaO·SiO2）等。顏色多為灰色與白色。
鋁酸鹽水泥是以鋁礬土和石灰石為原料，經(jīng)煅燒制得的以鋁酸鈣為主要成分、氧化鋁含量約50%的熟料，再磨制成的水硬性膠凝材料。鋁酸鹽水泥常為黃或褐色，也有呈灰色的。鋁酸鹽水泥的主要礦物成為鋁酸一鈣（CaO·Al2O3，簡寫CA）及其他的鋁酸鹽，以及少量的硅酸二鈣（2CaO·SiO2）等。顏色多為灰色與白色。

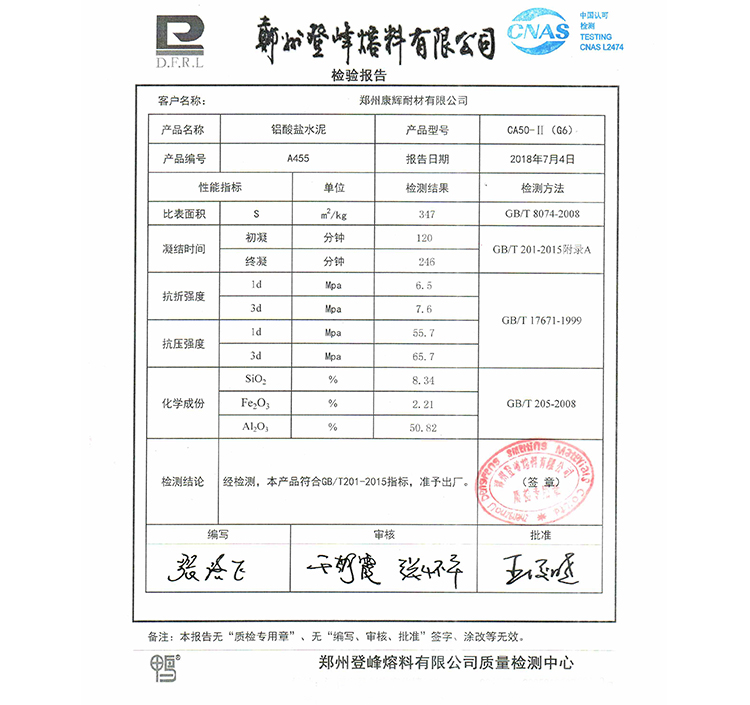

【產(chǎn)品質(zhì)量檢測報告】
【產(chǎn)品分類】
根據(jù)國家標準（GB201—2000）的規(guī)定：鋁酸鹽水泥的密度和堆積密度與普通硅酸鹽水泥相近。其細度為比表面積≥300m2/kg或45μm篩篩余≤20%。鋁酸鹽水泥分為CA－50、CA－60、CA－70、CA－80四個類型，各類型水泥的凝結(jié)時間和各齡期強度不得低于標準的規(guī)定。
鋁酸鹽水泥按Al2O3含量百分數(shù)分為四類：
CA-50 50%≤Al2O3＜60%
CA-60 60%≤Al2O3＜68%
CA-70 68%≤Al2O3＜77%
CA-80 77%≤Al2O3

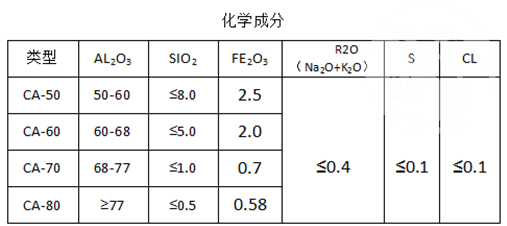

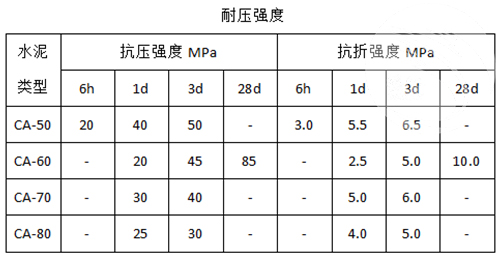

【產(chǎn)品指標】
【產(chǎn)品特點】
鋁酸鹽水泥凝結(jié)硬化速度快。1d強度可達最高強度的80%以上，主要用于工期緊急的工程，如國防、道路和特殊搶修工程等。
鋁酸鹽水泥水化熱大，且放熱量集中。1d內(nèi)放出的水化熱為總量的70%～80%，使混凝土內(nèi)部溫度上升較高，即使在－10℃下施工，鋁酸鹽水泥也能很快凝結(jié)硬化，可用于冬季施工的工程。
鋁酸鹽水泥在普通硬化條件下，由于水泥石中不含鋁酸三鈣和氫氧化鈣，且密實度較大，因此具有很強的抗硫酸鹽腐蝕作用。
鋁酸鹽水泥具有較高的耐熱性。如采用耐火粗細骨料（如鉻鐵礦等）可制成使用溫度達1300～1400℃的耐熱混凝土。
【產(chǎn)品用途】
適用于：
(1)用于配制不定型耐火材料；
(2)與耐火粗細集料（如鉻鐵礦等）可制成耐高溫的耐熱混凝土；
(3)用于工期緊急的工程：
(4)用于抗硫酸鹽腐蝕的工程和冬季施工的工程。
不適用于：
(1)大體積混凝土工程；
(2)與堿溶液解除的工程；
(3)與未硬化的硅酸鹽水泥混凝土解除使用．與硅酸鹽水泥或石灰混合使用；
(4)蒸汽養(yǎng)護，高溫季節(jié)施工。
【施工注意事項】
①在施工過程中：為防止粘結(jié)時間失控一般不得與硅酸鹽水泥、石灰等能析出氫氧化鈣的膠凝物混合，在使用前拌合設(shè)備等必須沖洗干凈。
②不得用于接觸堿性溶液的工程。
③鋁酸鹽水泥水化熱集中于早期釋放，從硬化開始應立即澆水養(yǎng)護。一般不宜澆注大體積混凝土。
④鋁酸鹽水泥混凝土后期強度下降較大，應按最低穩(wěn)定強度設(shè)計。CA50鋁酸鹽水泥混凝土最低穩(wěn)定強度值以試體脫模后放入50℃±2℃水中養(yǎng)護，取齡期為7d和14d強度值之低者來確定。
⑤若有蒸汽養(yǎng)護加速混凝土硬化時，養(yǎng)護溫度不得高于50℃
⑥用于鋼筋混凝土時，鋼筋保護層的厚度不得小于60mm。
⑦未經(jīng)實驗，不得加入任何外加物。
⑧不得與未硬化的硅酸鹽水泥混合土接觸使用；可以與具有脫模強度的硅酸鹽水泥混凝土接觸使用，但接茬處不應長期處于潮濕狀態(tài)。

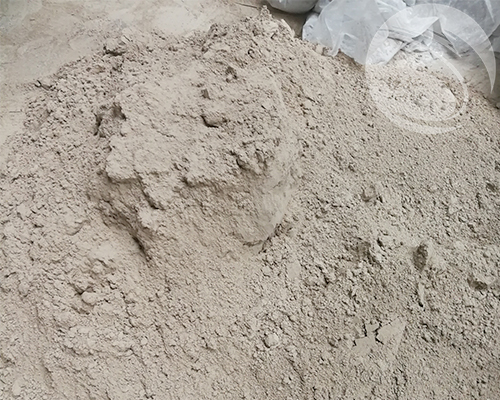

【產(chǎn)品實拍】
