耐火澆注料整體內(nèi)襯使用壽命的高低與材質(zhì)、施工工藝和烘烤升溫曲線相關(guān)。河南德仁澆注料廠家為你介紹低水泥澆注料的施工流程。
（1）在支設(shè)好的模具表面均勻涂抹脫模劑或黃油，便于脫模。
（2）攪拌時(shí)采用強(qiáng)制式攪拌機(jī)先加入大袋料，在倒入小袋料，先干混2-3分鐘，在加水?dāng)嚢?-6分鐘。充分混合均勻后出料。
（3）攪拌好的澆注料必須在30分鐘內(nèi)用完，如未能用完，已凝結(jié)的物料不可再使用。將物料澆注在模具內(nèi)，澆注時(shí)邊加料邊振動，直到物料與模板在同一平面后，再振動3-4分鐘，以無大量氣泡冒出為準(zhǔn)，振動時(shí)間不能太長，防止發(fā)生偏析。
（4）澆筑后24小時(shí)，拆除模具進(jìn)行養(yǎng)護(hù)。
低水泥澆注料的養(yǎng)護(hù)流程
（1）養(yǎng)護(hù)溫度不能低于15，溫度過低采取保溫措施，溫度過高采用降溫措施。
（2）養(yǎng)護(hù)時(shí)間在3天或3天以上。
（3）養(yǎng)護(hù)時(shí)采用自然養(yǎng)護(hù)，不能再澆注料表面澆水，需要在表面覆蓋潤濕的草袋。
低水泥澆注料烘烤制度

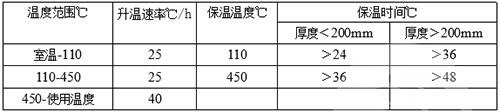

澆注襯體使用壽命的高低與烘烤溫度相關(guān)，具體如下；
文章來源：http://ahdstjd.com/ 鄭州德仁耐火材料有限公司官網(wǎng)，轉(zhuǎn)載請注明出處。
