耐火澆注料作為整體澆注不定型耐火材料，在高溫工業(yè)使用率越來越高。為了保證澆注襯體的施工質(zhì)量和使用壽命，河南德仁耐材澆注料廠家為你介紹耐火澆注料該如何養(yǎng)護(hù)與脫模。
一、耐火澆注料如何養(yǎng)護(hù)
（1）耐火澆注料施工后應(yīng)在暖棚內(nèi)按常溫的養(yǎng)護(hù)規(guī)定養(yǎng)護(hù)。耐火澆注體養(yǎng)護(hù)期間不得受外力、振動及承受荷載,養(yǎng)護(hù)溫度應(yīng)穩(wěn)定。
（2）耐火澆注料初凝前,宜將外露表面二次抹壓處理,并應(yīng)覆蓋塑料薄膜和保溫材料,拆模時一并拆除。

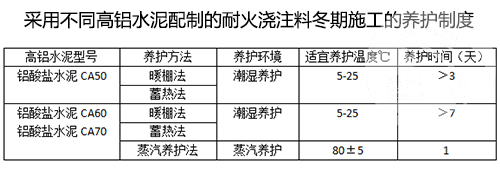

（3）采用不同高鋁水泥配制的耐火澆注料冬期施工時,初凝后應(yīng)根據(jù)耐火水泥性能按下表選擇養(yǎng)護(hù)制度及時養(yǎng)護(hù)。
注:①鋁酸鹽CA-50水泥耐火澆注料不宜直接通蒸汽養(yǎng)護(hù),環(huán)境溫度不宜超過25℃
②蒸汽養(yǎng)護(hù)制度:升溫一恒溫一降溫的時間宜為4h-10h-4h,升溫速度宜為10℃/h-15C/h,不得超過20℃/h,降溫速度不宜超過40℃/h。
（4）暖棚法宜采用蒸汽排管、電熱器等加熱器加熱棚內(nèi)空氣養(yǎng)護(hù)環(huán)境溫度不應(yīng)低于5℃。養(yǎng)護(hù)期間應(yīng)監(jiān)測暖棚內(nèi)的相對濕度并采取增濕措施,保證澆注體表面濕潤。
（5）整體澆注的耐火澆注體采用暖棚法養(yǎng)護(hù)時,升降溫速度應(yīng)符合下列規(guī)定:
①表面系數(shù)大于或等于6時,升溫速度不應(yīng)超過15C/h,降溫速度不應(yīng)超過10℃/h;
②表面系數(shù)小于6時,升溫速度不應(yīng)超過10℃/h,降溫速度不應(yīng)超過5℃/h
（6）采用蓄熱法養(yǎng)護(hù)時應(yīng)保溫,邊棱凸角部位的保溫層厚度應(yīng)為大面部位的2倍~3倍。養(yǎng)護(hù)期間應(yīng)防止失水。
二、耐火澆注料脫模與維護(hù)
（1）非承重模板應(yīng)在耐火澆注體強(qiáng)度能保證其不因拆模而損壞時拆除,承重模板應(yīng)在耐火澆注體達(dá)到設(shè)計強(qiáng)度的70%以上方可拆除。
（2）耐火澆注體經(jīng)養(yǎng)護(hù)完畢后,應(yīng)及時烘爐。
（3）耐火澆注體經(jīng)養(yǎng)護(hù)完畢后不能及時烘爐時,應(yīng)采取相應(yīng)的保護(hù)措施。
關(guān)于耐火澆注料如何養(yǎng)護(hù)與脫模，德仁耐材澆注料廠家先介紹到這里，更多耐火澆注料可在公司官網(wǎng)查看。文章版權(quán)來源：http://ahdstjd.com/http://ahdstjd.com/轉(zhuǎn)載請注明出處
關(guān)于耐火澆注料如何養(yǎng)護(hù)與脫模，德仁耐材澆注料廠家先介紹到這里，更多耐火澆注料可在公司官網(wǎng)查看。文章版權(quán)來源：http://ahdstjd.com/http://ahdstjd.com/轉(zhuǎn)載請注明出處
