磷酸類耐火可塑料系由磷酸和磷酸鹽配制的耐火可塑料。其特點是高溫性能比較好,但保存期較短,因此,該類結合劑常與硫酸鋁溶液共同使用,以發(fā)揮各自的優(yōu)點。磷酸類硅酸鋁質耐火可塑料,其強度變化特征是,隨著加熱溫度的升高而增加,高溫強度到1200℃后則急劇下降。
磷酸類耐火可塑料的磷酸溶液密度為1.20-1.30g/cm3,用量為9%-11%,復合使用時的用量為5%-6%,而硫酸鋁溶液密度為1.23-1.28g/cm3,用量為5%-7%,固體磷酸鋁和六偏磷酸鈉,其用量為2%-6%:外加劑有抑制劑草酸等,其用量為1.0%左右。保存劑用糖蜜等,密度約為1.2gcm時,其用量為1.0%-1.5%,還有木質素碳酸鈣和淀粉等,其用量分別為0.5%和0.5%-1.0%。
磷酸類耐火可塑料的配合比:耐火骨料為50%-60%,耐火粉料為25%-35%,軟質黏士10%-15%,化學結合劑9%-13%;在生產時,采用磷酸結合劑時,先用其用量的60%與耐火骨料、粉料和軟質黏土混練,然后因料1-3d,二次混練時,摻加外加劑和余下的結合劑,混練勻,即可進行下道工序,當用復合化學結合劑時,一般先用硫酸鋁溶液混料,困料后再用磷酸類結合劑混練。應當指出,二次拌料稱量的質量,系指干料質量,否則添加的外加劑,將發(fā)生誤差。
磷酸類硅酸鋁質耐火可塑料的主性能,烘干耐壓強度較高,1400℃燒后耐壓強度為35-42MPa;1400℃高溫抗折強度約為1.0MPa.另外,1350℃高溫抗折強度為2.1-3.3MHa這說明,因含軟質黏士,高溫下液相量多,致使高溫強度較低。在保證耐火可塑料黏塑性的前提下,應盡量減少黏土用量。
如何延長磷酸鹽耐火可塑料的保存時間?

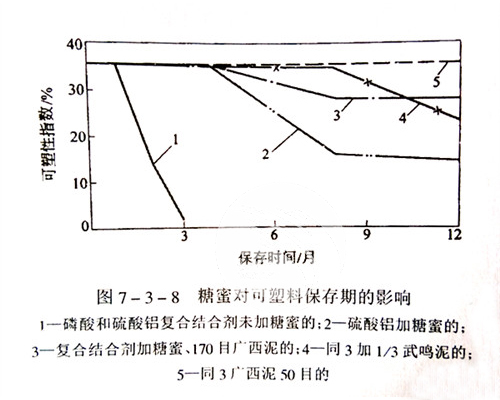

在耐火可塑料的生產和施工中,可塑性指數十分重要,即在一定的保存期內,應保持較高黏塑性,以便搗固施工。在國內外普遍采用草酸、檸檬酸作保存劑,但成本較高。采用糖蜜作保存劑,效果也比較好,如下圖。五組配合比基本相同,耐火骨料和粉料用一級礬土熟料制造,采用廣西泥作結合劑,有一組摻加了武鳴黏土,細度一般為170目,有一組為50目。結合劑為硫酸鋁和磷酸或二者復合用。從圖中看出,摻加糖蜜的耐火可塑料能延長保存期,與黏土種類和細度基本無關。對于磷酸和硫酸鋁復合結合劑來說,未加糖蜜的,保存2個月時可塑性指數下降約為60%,3個月時幾乎失去了黏塑性。摻加糖蜜后,保存4個月,基本上保持原有的可塑性指數,到12個月時,圖中曲線3與曲線4略有下降,曲線5仍保持原有的可塑性指數:對于硫酸鋁結合劑,摻加糖蜜后保存四個月,可塑性指數基本不變化,到8個月下降至15%左右,仍可施工。
糖蜜中含有草酸、蘋果酸和琥珀酸等有機酸,抑制了磷酸鹽和硫酸鹽,因此延長了耐火可塑料的保存期。同時,賦予了結合劑與原材料間的更充分分散與潤濕時間,使其結合性和黏塑性得到了良好發(fā)揮,導致了高溫性能的改善和提高。例如,保存八個月后硫酸鋁耐火可塑料1000℃高溫耐壓和抗折強度分別為86MPa和13.6MPa,復合結合劑耐火可塑料的分別為71MPa和16.9MPa,比剛生產時的強度,普遍提高了30%-60%。為了解決耐火可塑料的施工復雜問題,采用稀釋分散劑并用水調制耐火可塑料,具有良好的流動性,可澆注振動施工,稱為澆注可塑料,若噴涂施工時則稱為濕式噴涂可塑料等,前者,即后來發(fā)展成為黏土結合耐火澆注料,后者應稱為耐火噴涂料,軟質黏土應視為燒結劑。
河南德仁耐火材料有限公司生產高溫窯爐和熱工設備用不定型耐火材料,耐磨可塑料、磷酸鹽可塑料、高強耐磨可塑料、剛玉莫來石可塑料、碳化硅可塑料,價格詳情請電話咨詢:15003888501 文章版權來源:http://ahdstjd.com/(德仁耐材)
