耐火噴涂料既可以構(gòu)筑新襯體，也可以用于高溫窯爐內(nèi)襯磨損的修補(bǔ)，粘結(jié)性強(qiáng)、施工速度快。根據(jù)施工部位不同，耐火噴涂料分為重質(zhì)噴涂料、中重質(zhì)噴涂料和輕質(zhì)噴涂料，河南德仁耐火澆注料廠家為您簡(jiǎn)單介紹這三種噴涂料的配比及指標(biāo)要求。
重質(zhì)耐火噴涂料是體積密度大于1.8g/cm3，耐火骨料和粉料多采用硅酸鋁質(zhì)材料，臨界顆粒10mm或5mm顆粒組成：3-5mm占30%；1-3mm占30%，小于1mm占40%左右；結(jié)合劑采用鋁酸鹽水泥和水玻璃等，外加劑材料主要有分散劑、促凝劑等材料。

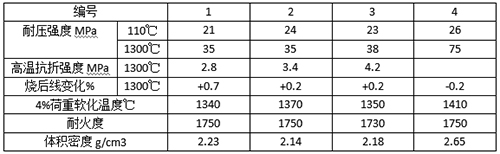

重質(zhì)耐火噴涂料的性能要求。編號(hào)1為CA-50耐火水泥為結(jié)合劑配置的高鋁質(zhì)耐火噴涂料；編號(hào)2為CA-50耐火水泥為結(jié)合劑的黏土質(zhì)噴涂料；編號(hào)3采用水玻璃為結(jié)合劑的黏土質(zhì)噴涂料，編號(hào)4是磷酸高鋁質(zhì)耐火噴涂料。，其主要性能如下
中重質(zhì)噴涂料是指體積密度為1.8-2.1g/cm3的耐火噴涂料，這是在重質(zhì)噴涂料的家出山剛加入3-3%的膨脹珍珠巖或5%-20%的多孔或塑料配置而成，主要用于熔煉爐及熱工設(shè)備的隔熱層。
輕質(zhì)耐火噴涂料的品種較多，主要有黏土質(zhì)、陶粒、珍珠巖等耐火噴涂料。黏土質(zhì)耐火噴涂料有分為多孔或塑料、輕質(zhì)磚砂及黏土熟料和珍珠巖混合骨料等。該材料主要用于高爐、熱風(fēng)爐和加熱爐等加熱設(shè)備的隔熱層，也可用于石化管式加熱爐、煙道和煙囪的工作層。

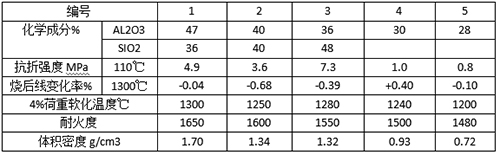

輕質(zhì)耐火噴涂料的耐火骨料臨界顆粒為5mm，其顆粒級(jí)配為：3-5mm占19%-30%；0.6-3mm占8%-14%；0.088-0.6mm占30%-40%，小于0.088mm占25%-35%。下圖為輕質(zhì)耐火噴涂料的主要性能。
編號(hào)1的配合比為：黏土熟料顆粒45%-50%，大于1mm的珍珠巖顆粒為4%-7%，高鋁粉為25%，CA50-625#高鋁水泥為22%，外加鋰輝石4%和適量的外加劑和水；施工方式為噴涂成型。
編號(hào)2的噴何必為：CA50-625#耐火水泥、多孔熟料、高鋁粉、適量的珍珠巖等材料配置而成。施工方式為振動(dòng)成型。
編號(hào)3的的配合比：1-5mm的粘土陶粒18%-22%。小于3mm的粘土熟料或廢舊粘土磚顆粒10%-13%，膨脹珍珠巖4%-6%，黏土粉35%-40%，CA50-625#耐火水泥20%-25%和適量水。施工方式為振動(dòng)成型。
編號(hào)4和編號(hào)5的配合比：頁巖陶粒50%-65%、膨脹珍珠巖3%-8%，黏土粉7%-15%，CA50-625#耐火水泥及適量的水。施工方式為振動(dòng)成型。
